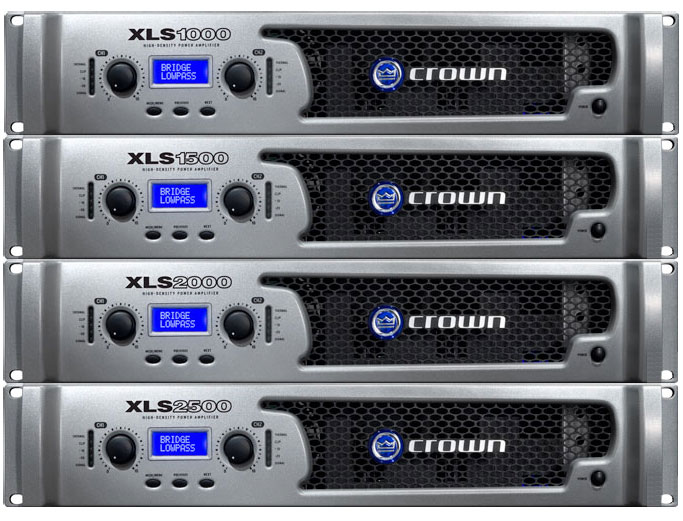

CROWN XLS DriveCore 系列

Crown 的 XLS DriveCore™ 系列功放能完全符合高性能，先进技术及高效扩声系统的标准。
共有四种型号，每个型号均能提供足够的功率并且能够灵活使用，这一切要归功于智能化的 PUREBAND™ 分频系统和 Peakx ™ 限幅器。而且重量不超过5公斤，它们能在轻便的同时提供一切。
XLS DriveCore TM有四个型号，分别为 XLS 1000，XLS 1500，XLS 2000 和 XLS 2500，它们均能产生有力的低音和如同水晶般通透的高音，能适应任何需求，面且经济实宪又可靠。
每一台 XLS DriveCore™ 系列功放都带有三年保修，为了使用者提供的保障。
凭借50年的设计及制造坚固产品的经验，皇冠成为了功放技术的标准。请选择 XLS DriveCore™ 系列功放吧，它是高性能，灵活性和物有所值的有力证明。
如需了解 XLS DriveCore™ 系列产品的更多信息，请联系 ACE 技术支持 021 - 55211510 - 838。您也可访问 www.crownaudio.com 了解详情。
型 号 立体声通道（每个通道输出功率） 单声道（桥接）输出功率
2Ω 4Ω 8Ω 4Ω 8Ω
XLS 1000 550 350 215 700 1100
XLS 1500 775 525 300 1050 1550
XLS 2000 1050 650 375 1300 2100
XLS 2500 1200 775 440 1500 2400
1kHz时功率平均功率，总谐波失真0.5%
主要特性：
• 高性能，重量低于5公斤的轻便型 D 类功放。
• 内置 PureBand™ 分频系统确保低频到高频准确无误地送到正确的驱动单元。
• 内置 Peakx™ 限幅器在提供输出功率的情沉下保护您的扬声器。
• XLR，1/4"，RCA 输入确保兼容任何音源。
• 1/4接口能用于级联，将输入信号送至他功放。
性 能
灵敏度（4Ω时功率） 1.4Vrms
(在1瓦时，20Hz至20kHz） +0dB，-1dB
频率响应 （1瓦时，20Hz 至 20kHz） +0dB，-1dB
信噪比 8Ω功率（A计权） XLS 1000 > 97dB
XLS 1500，XLS 2000，XLS 2500 > 103dB
总谐波失真（THD） < 0.5%
互调失真（IMD）
（60Hz 和 7kHz 为 4：1）
从满功率输出至-30dB < 0.3% 阻尼系数（8Ω）10Hz 至 400Hz >200
通道间串音（低于8Ω功率） 在1kHz：>85dB
在22kHz：>55dB
输入阻抗 20千欧平冲，10千欧非平冲。
负载阻抗 2Ω至8Ω立体声，4Ω至8Ω桥接单声道。
交流电源电压和频率（±10%） 120V AC 60Hz
100V AC 50/60Hz 220
240V AC 50Hz
控 制
电平 前面板带有两个通道电平旋钮。
LCD屏幕 LCD背光屏能够用于察看分频配置，模式配置以及削波压缩配置。
Menu/Prev/Next
（菜单/上一页/下一页按键） LCD屏下的三个按键用于配置和访问内置处理模块。
电源 前面板开关；开动时，蓝色LED灯会亮起。
断路器：背面板断路器提供过载他保护。
内 置 处 理 器
PureBand™分频系统
分频滤波器 Linkwitz-Riley 24dB/oct
分频点频首范围 50Hz - 3kHz
分频模式 Crossover（通道 1=低通滤波器，通道 2=高通滤波器），
Low Pass（双通道都为低通滤波器），
High Pass（双通道都为高通滤波器）
Bridge（高通滤波器或低通滤波器）
Peakx™限幅器 通道独立削波限幅器，专为保护在输出功率情况下保护扬声器而设计。
指 示 灯
信号指示 两个绿色LED灯，每通道各一个，在输入信号超过-40dBu时会亮起。
-10指示灯 在输出信号超过-10dB时会闪烁的绿色指示灯。
-20指示灯 在输出信号超过-20dB时会闪烁的绿色指示灯。
削波指示灯 两个绿色LED灯，每通道各一个，输出过载时会高亮。
过热指示灯 两个绿色LED灯，每通道各一个，在功放过热时会亮起。
输 出 / 输 入
输入接口 XLR，¼，RCA（每通道一个），¼接口可用于级联将信号送至其他功放。
输出接口 两个4蕊Speakon输出接口连接两蕊或四芯Speakon接口。
上面的Speakon接口能用于任意一个通道，因此它能用于桥接或者将两个扬声器接入一个通道。
保 护
XLS DriveCore tm系列功放提供多重保护和故障判断力，包括输出限幅，直流保护，断路器和过热保护。
结 构
XLS 1000 / XLS 1500 深：20.62厘米
XLS 2000 / XLS 2500 深：26.92厘米
通分 风从前面通至后面。
散热 内部热量通过空气传递持续散至外部
安装空间体积要求
（每分每单元） 2.27立方米
尺寸 EIA标准48.3厘米宽机柜位，（EIA RS-310-B），高8.9厘米。
XLS 1000 / XLS 1500：深19.6厘米
XLS 2000 / XLS 2500：深27.2厘米
重 量
净重 XLS 1000：8.6磅（3.9公斤）
XLS 1500：8.6磅（3.9公斤）
XLS 2000：10.8磅（4.9公斤）
XLS 2500：10.8磅（4.9公斤）
运输重量 XLS 1000：13.6磅（6.2公斤）
XLS 1500：13.6磅（6.2公斤）
XLS 2000：15.8磅（7.1公斤）
XLS 1000：15.8磅（7.1公斤）

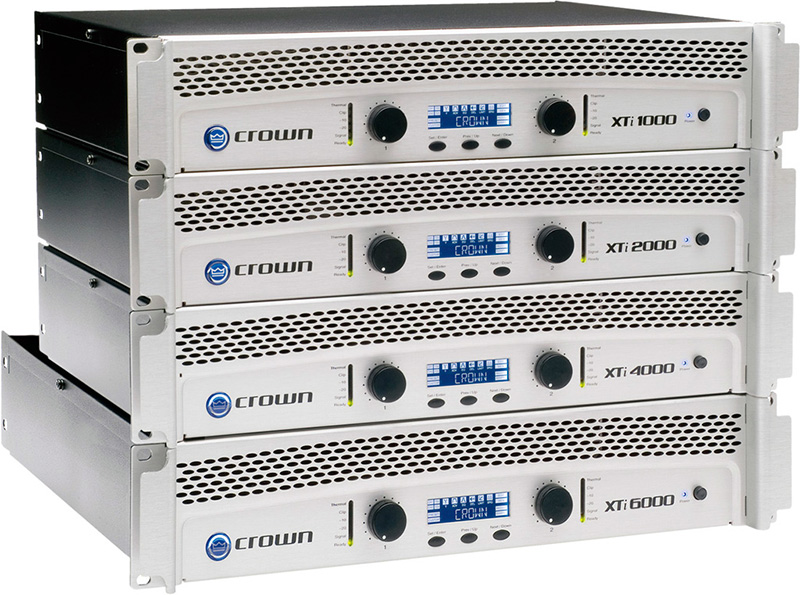

CROWN XTi 系列

特点：
内置分频、均衡、限幅、延时和次谐波合成等数字处理功能。
可通过LCD显示屏，直接调较扬声器预置参数。
准确、低失真及无染色的音质。
先进及周密的电路保护设计，可确保短路、开路、直流电冲击，误区匹配，机器温度过热，高频信号过载及内部元器件损坏故障。
满足各种类型负载阻及模式连接，如：2Ω、4Ω和8Ω阻抗，立体声/单声道桥接输出连接。
安全可靠的开关电源供电。
轻巧及坚固的结构、各型号凈重只有8.4公斤(XTi6000：10.9公斤) 2U高度标准机箱体积。
方便及易接插件，设有Speakon® 插座和接线柱端子输出件，XLR卡农输入接头及扬声器并联连接件。
每个通道的“状态”都能在LCD显示屏清晰监控。
享有CROWN“三年免费保修”承诺，优质的保证。
技术规格:
电压增益
在1kHz、8Ω额定负载输出时，额定
XTi1000为30.5dB
XTi2000为32.9dB
XTi4000为34.2dB
XTi6000为37.1dB
频率响应 20Hz-20kHz ±0.25dB(1w/4Ω负载)
相位响应 ±15° (1w, 20Hz-20kHz)
负载阻抗 满足各种类型负载，立体声模式的范围为2-8Ω，单声道桥接的负载范围为4-8Ω
输入灵敏度 1.4V
信号噪声比 A计权 100Db (低于1kHz额定输出功率，8Ω负载) XTi6000为103dB
阻尼系数 >500 (20Hz-400Hz) 8Ω
通道间串音 >70dB (20Hz-1kHz, 额定输出功率)
共模抑制比 (CMR) >45dB (20Hz-1kHz)
输入级 电子平衡入, 采用1%精度电阻器
输入信号 +22dBu 典型值
交流电源电压和频率 100V, 120V, 220V-240V, 50Hz⁄60Hz
交流电源电流 XTi1000 : 6.8A
XTi2000 : 8.3A
XTi4000 : 10.5A
XTi6000 : 15.3A
空载消耗不大于 90W
工作环境温度 0°C-40°C, 95% 相对湿度 (无凝露)

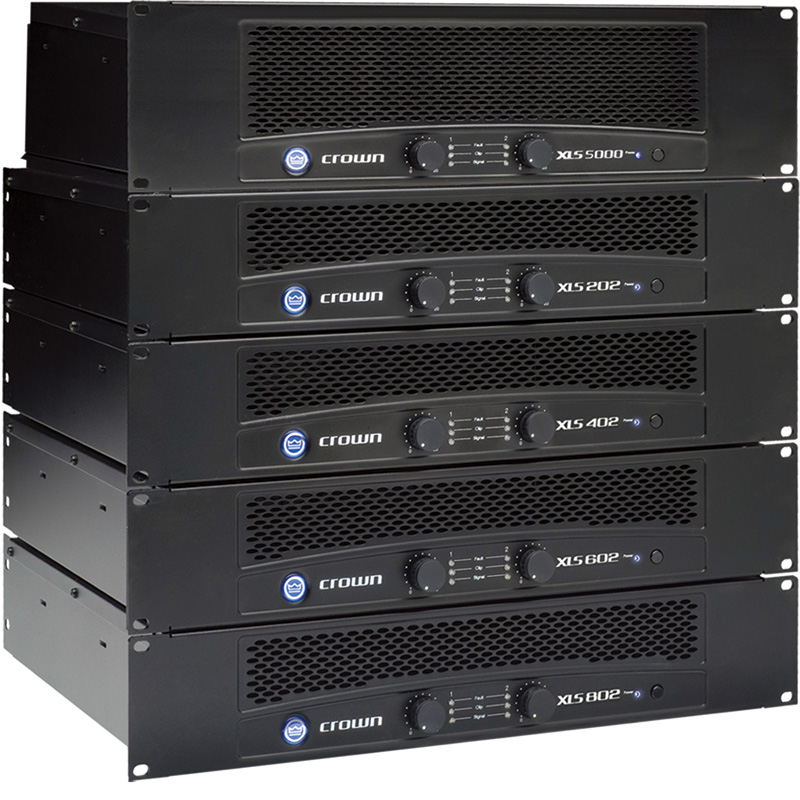

CROWN XLS 系列

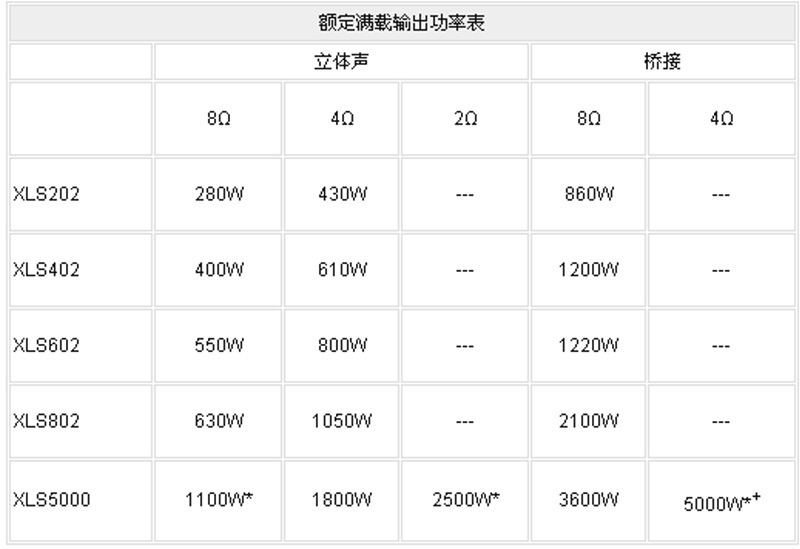

注:
1)　 上上述型号: XLS 202, XLS 402, XLS 602, XLS802功放均在 220V/50Hz 电源条件下实测功率输出。
2)　 型号: XLS 5000在 1kHz测量，总谐波失真 1% (功率 " ★ ")，(功率带" ★+")
特点：
• 标准2U高度设计，坚固钢制外壳，时尚创新及轻巧可靠。
• 增添大功率2500瓦(每通道)型号一员，强化整个XLS系列的综合性以及不同场合应用性。
• 设置【双信道】或【单信道桥接】转换模式选择拨文件，适合不同使用要求，令操作更快捷，简易和安全。
• 精密和直观信号及削波LED显示器，还提供更可靠故障诊断能力及保护措施，电流限制，直流输出，过载及过热等保护。
技术指标:
输入灵敏度 4Ω负载满功率输出时为1.25V（RMS有效值）
频响特性（1W） 22Hz-20kHz，+0dB，-0.8dB
号噪声比（20Hz-20kHz） A计权，满功率输出 >98dB
不计权，满功率输出 >93dB
总谐失真（THD） <0.5% 互调失真（IMD） 在满功率输出时，60Hz 和7kHz，4:1 两个方波，>0.3%（－40dB）
阻尼系数（8Ω） 10Hz-400Hz：>200
通道间串音 1kHz：-76dB；20kHz：-58dB
输入阻抗 平衡输入20kΩ；不平衡输入10Ω
负载阻抗 立体声输出时，每信道的额定负载阻抗为2Ω-8Ω
桥接单路输出的额定负载阻为4Ω-8Ω
电源电型和频率 100V-120V 交流电 50Hz/60Hz
220V 和 230V-240V 交流电 50Hz /60Hz
产品规格:
控制
• 电平控制 两个前面板旋钮电平控制器,每个通道一个
• 电源 前面板开关, IN 的位置为接通
• 熔断器 后面板熔断器作为过载保护
• 模式转换 后机板转换拨档,选择双通道或单排通道桥接
指示器
• 电源指示器 兰色 LED,指示功放电源接通
• 信号指示器 两个绿色 LED,每通道一个,通道输入信号超过 -40dB时点亮
• 削波指示器 两个红色 LED,每通道一个,通道输出过载时点亮
• 故障指示器 功放保护模式时, 2个红色 LED 点亮,功放电源开关刚接通时, LED也会短暂点亮
输入 / 输出
• 输入连接器 每通道1个,在后面板上,3脚 XLR 连接器
• 输出连接器 两个 4 蕊扬声器 Speakon® 输出连接器, 与 2 蕊或 4 蕊扬声器 Speakon® 插头连接. 上面的扬声器输出连接器连接两个通道输出, 因此它可用作单声道桥接输出,或作为多对扬声器连接的立体声输出. 后面板上每通道都设有一对插接件接线柱.
保护
XLS 系列功放提供很多可靠的保护和故障诊断能力 包括输出电流限制,防直流输出保护,熔断器和过热保护等
结构 通风散热,空气流从前面板流向后面板
风冷散热 具有强制风冷的内部散热板可均匀的散热. 每台需要流动的空气容积为 2.27M3
体积 EIA 标准19英寸(48.3cm)机架安装宽度,3.5英寸(8.9cm)高和15.2英寸(38.6cm)深(XLS 5000除外)
重量
XLS 202 包装重量: 12.7公斤
净重: 10.4公斤
XLS 402 包装重量: 13.9公斤
净重: 11.7公斤
XLS 602 包装重量: 15.4公斤
净重: 13.2公斤
XLS 802 包装重量: 18.7公斤
净重: 16.1公斤
XLS 5000 包装重量: 33.6公斤
净重: 27.7公斤
