纪丰工程智能会议系统分布式系统

系统需求分析

1 整合资源，可视化管理

建设综合管理平台，整合各个会议室子系统信号，通过分布式管理平台、将各类音视频信号和信息数据的互联互通、共享复用，集中展示、综合指挥和统一调度，做到数据可视化、信号状态可视化、控制可视化。

2 去中心设计,安全稳定

为保障会议中心的安全性稳定性，新建的会议中心完全IP化、网络化，与主机设备物理隔离。完全去中心化设计，任何一节点出现问题，不会影响其他节点的稳定运行。

3 人机分离，统一管理

为不影响会议中心的正常工作，减少人力资源、提高工作效率。整合后调度中心在设计时需将电脑主机、数据服务器、监控平台等放在机房机柜中，通一管理、统一维护。

4 智能控制，提高效率

现代化的会议中心控制系统不仅要实现图像与数据的准确快速切换，还要将会议中心中音视频扩声系统、音频扩声系统，远程视频系统，灯光系统，数字会讨系统，环境效果等多方面中的声、光、电进行集中管控。GSON高声电子分布式管理平台采用智能化、可视化的管控技术，对会议中心个系统进行集中化管理，一键式操作，图形化管理，限度的降低操作难度，提高工作效率。

5 冗余设计，扩容简单

充分考虑到现通信技术的日新月异，新技术、新设备不断的产生，大量新产品不断接入指挥系统的需求，设计时交换机留有充足的余量，并布置好网线或者光纤，后期扩容只需增加节点即可。

建设目标

高声电子利用现代的计算机技术、网络技术、信息交换技术、图像处理技术、音视频传输技术，打造一套现代化的分布式音视频线控系统，将个会议室信息统一收集到分布式系统中来，汇聚多方资源，构建基础支撑平台，引接各类网系，实现网系融合、链路共享、平台互通、集中调度和智能管控。

系统建成后能实现以下功能：

后续新建的GSON 高声电子分布式会议室资源统一接入到GSON高声电子分布式系统中，互联互通，音视频信号不仅可切换到本会议室，还可以切换到其他会议室电视；
能够将用户的各种HDMI、VGA、DVI等多种信号类型的直接接入，将视频集成到CVS分布式管理平台
显示设备支持整屏、分屏、漫游、叠加显示，通过拖拽的方式实现信号切换，信号可在显示设备上任意缩放、叠加，单屏分割不少于16路，
支持所有视频信号的实时预览，切换后观测到图像在显示器上的显示模式、状态，确保切换准确，快速；
支持包括电脑主机信号、监控系统、视频会议系统等视频信号的快速切换上屏。
支持音视频分组功能，方便用户对信号源分组归类，提高工作效率；
支持预案管理，根据工作场景，对显示系统保存多种预案，调用时先预览调用画面，再确认调用。
支持权限管理，多级权限设置，不同的权限的管理账号可预览、切换不同的信号；
支持定制化设计UI界面

系统综合设计

系统建设原则

先进性

当今世界，计算机技术、网络技术、信息技术以及通信技术高速发展，系统设计在考虑满足当前需求的同时，也要充分考虑到后期新设备的融入，保持系统先进性，所以本系统采用当今世界上先进的模块化、开放式、分布式的系统思想，具有内部调整的足够灵活性，与各子系统无缝连接；系统在构建时处整个先进行列，同时充分考虑系统及其设备的扩充性，系统设计时留有合理的冗余，使整个系统具有充分的扩展能力。

可靠性

系统运行要建立在坚实的软件、硬件基础上，这是系统稳定可靠运行的前提。在此基础上，应急指挥中心系统管理软件与操作系统及其他应用软件应有比较明确的接口规范。应用系统要经过反复测试，有较强的容错能力，确保可靠运行系统中采用的设备和技术均经过实用验证，以确保其可靠性。

稳定性

要求系统结构简单，完整，无服务器，单点故障不影响系统整体运行。能够完全满足实际工作的需要，所有设备需一年365天、全天24小时连续工作，具有高可靠性、高稳定性、使用寿命长等特点，在满足功能需求的基础上操作方便、维护简单、管理简便。

实用性

本项目的建设应以实用性为基本原则。系统功能必须满足视频会议系统的基本要求，硬件和软件平台界面友好、易学易用、使用方便、图像清晰；采用统一的系统标准和通信协议，使整个系统中各个子系统间能互联互控，充分发挥整个系统的功能。

经济性

合理的性价比是系统设计中应当考虑的重要内容。因此，所选用的设备在兼顾良好性能的基础上同时考虑其经济性，除考虑系统总体造价外，还应当考虑系统长期运行成本。选用具有完善质保体系，质量稳定、服务优良的知名产品。同时为降低日常维护和维修对资金和时间的浪费，该系统应满足"维护安装简便、低耗材"的要求。

可扩充性

能够为系统以后的升级预留空间，通过简单的连接，就能实现本系统自身升级和增加其它子系统，满足指挥中心日益增加的信息量，与时俱进。

兼容性

根据系统开放的协议，可方便地开发系统新的应用功能要求，实现新的上层应用和不同系统之间的互联、互通、互控。系统设备满足扩充及更换部分设备时的通用性和可替换性，以及和不同厂商设备的兼容性，对系统的管理，根据需要按可分可合的要求进行组合，即在保证单独系统可独立运行的前提下，充分考虑多系统的综合管理，最终实现系统的高度集成化。

安全性

整个信息系统安全的问题，是系统建设中一个优先考虑的关键，所以整个系统数据要充分安全，要严格实行操作分级管理，对关键数据实施特殊保护，各种操作要做好记录，便于查找。图像传输网络的建设需符合有关规定，充分考虑网络的安全性和保密性

方案对比选择

传统方案系统架构：

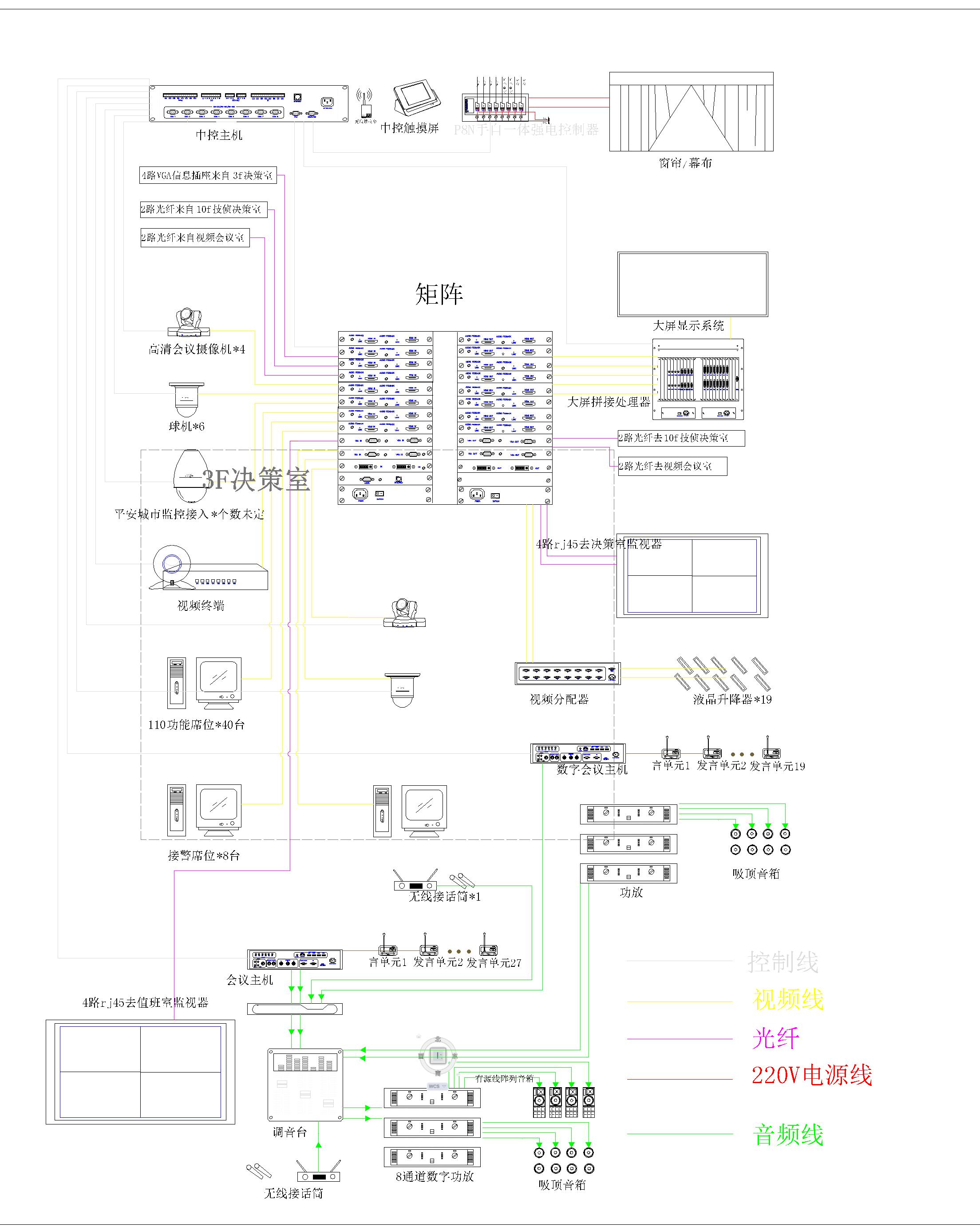

由此可看到传统的方案中使用矩阵、LED拼接处理器、视频分配等传输设备，使用集中化控制，输入信号通过视频线连接到矩阵或拼接处理器输入板卡，再通过视频线输出到对应显示设备。会出现以下问题：

各种系统方案设备较多，接线复杂；
调试过程中，需要对接各种厂家设备，非常麻烦；
设备扩容很难实现，扩容基本相当于重建；
信息孤岛，不能实现互联互通；
一旦设备一个设备发生故障，系统就会瘫痪；
操作软件较多，操作麻烦；
无法实现可视化预览、回显、操作。

GSON高声电子分布式系统：

网络化、IP化设计

以网络交换机为核心，只需布置网线，将各种类型的音视频信号进行独立的网络化、数字化编码、传输并进行解码显示，从根本上解决了传统方案的信号噪声干扰、远距离传输衰减、信号质量下降等技术难点；分布式、节点化的软硬件设计，使得系统系能和稳定性都大幅提高；

广泛的信号类型接入

支持HDMI、DVI、VGA、SDI等信号类型的接入，几乎涵盖市面所有信号类型

超强的信号处理能力

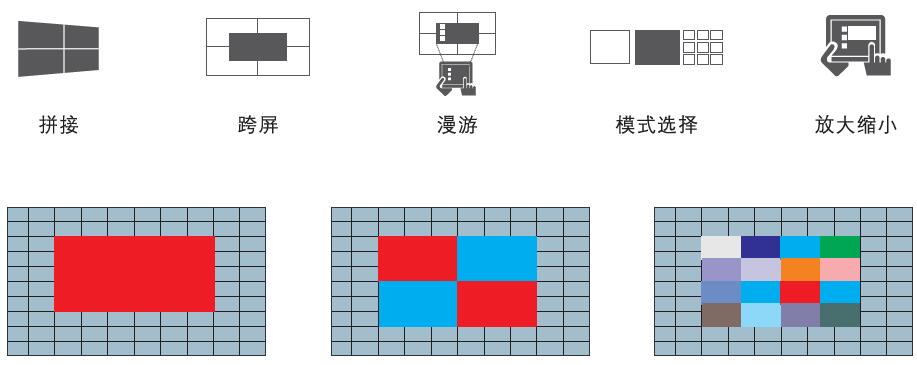

支持画面整屏、漫游、叠加、开窗等显示模式，可任意缩放、漫游、移动操作，单节点最高可支持3840*2160@60Hz输出，单屏可显示64路画面

人性化的UI界面设计

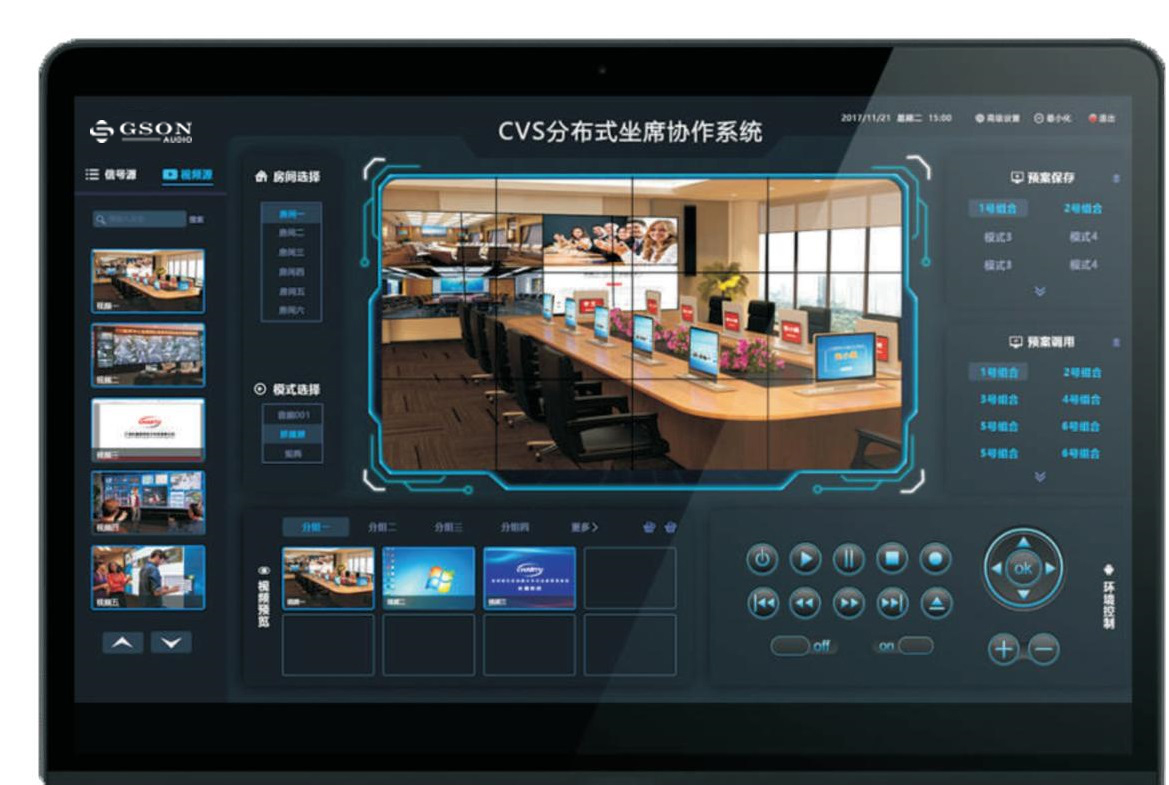

基于C/S架构设计，信号视频可视化，增加了信号的反馈性，减少了控制的失误率。可实时预览接入系统中的所有视频信号，可开设多个显示终端回显窗口，回显内容和大屏内容同步。大屏布局实时显示，系统采用人性化的操作界面，所有操作基于图形化、触摸拖拽式操作，达到人机交互功能，可采用多点触控的方式，实现对信号窗口的放大、缩小、移动、关闭，在控制的同时可实现所见即所得。系统状态等信息都能及时反馈到控制界面上，使以往复杂的操控变得简单和直观；

分布式架构，灵活布置

分散化布置，将节点就近放在信号源和显示端附近，视频线连接；降低布线成本，减少线材焊接失误率，提高图像传输质量。

（6）稳定的系统架构

任一节点的损坏，不会影响到整个系统的运行，更换损坏节点只需一分钟就能完成，限度的减少设备损坏带来的损失；

（7）强大的中控功能

节点自带232、485、IR、IO、弱继电器接口，就近控制受控设备，布线十分简单，通过CVS分布式管理平台对音视频扩声系统、音频扩声系统，远程视频系统，灯光系统，数字会讨系统，环境效果等多方面中的声、光、电进行集中管控。包括图像切换、音量调节、摄像机转动、窗帘升降、灯光亮度等。

打破信息孤岛，资源共享

通过网线连接，所有节点处于一个网内，接入系统的信号可实现跨区域、跨平台、跨部门资源共享，互联互通；

扩充方便

只需增加节点数量和网络的连接，就能实现本系统自身升级和增加其它子系统，满足指挥中心日益增加的信息量，与时俱进。

权限划分

可设置多级权限管理，登录账号、密码可预览本级权限的视频信号，只能向权限内的显示设备切换信号

远程桌面，人机分离

电脑主机信号统一放在机房内管理，工位上只需放置显示器、键鼠，即可远程操作，电脑主机信号。

操作简单

人性化设计操作界面，简化操作，无需培训直接上手。

建设方案

本系统利用GSON 高声电子分布式坐席管理系统、显控系统将以数字化、网络化、可视化为手段，以完善功能满足需求为目标，将其设计为现代化视频会议系统。

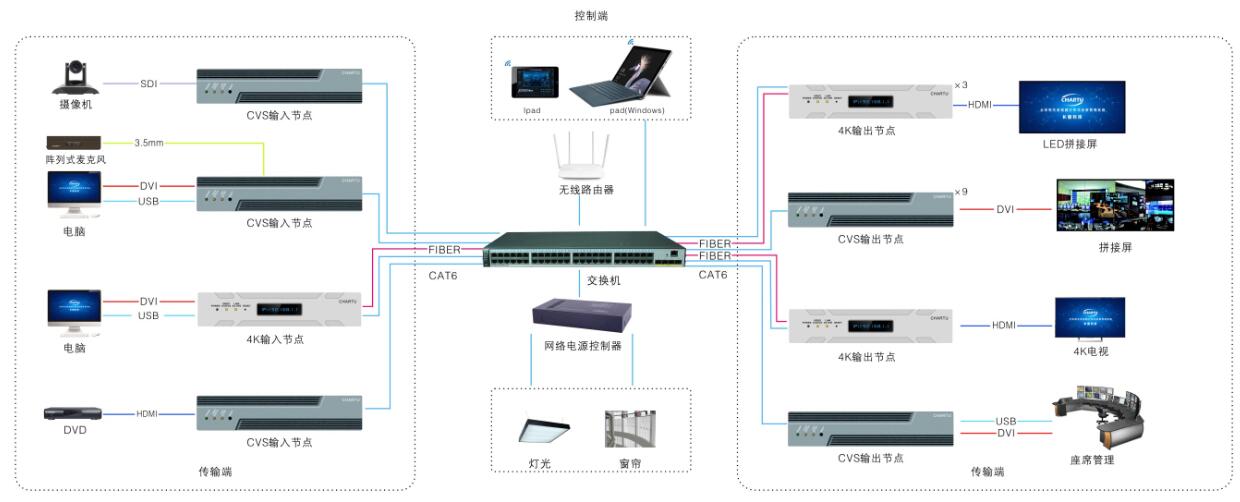

整体架构图:

信号采集系统

视频会议图像：视频会议是本次项目改造的核心，本系统主要采集各会议室的视频会议图像，将视频会议图像采集到CVS分布式系统中，系统内容不限路数的切换到本地显示器上，或其他楼层的会议显示设备。

外接信息点信号采集：一层会议室、多功能会议室、会商室、图控中心每个会议室可以放置一个桌插或墙插，以供笔记本信号的接入、U盘信息的接入，方便视频会议的过程中，传送双流信号。

摄像机图像采集：图像采集是视频会议的关键，摄像机图像实时采集会议室的人员图像，会议室环境图像，通过CVS系统切换到视频会是终端，或本地显示设备。

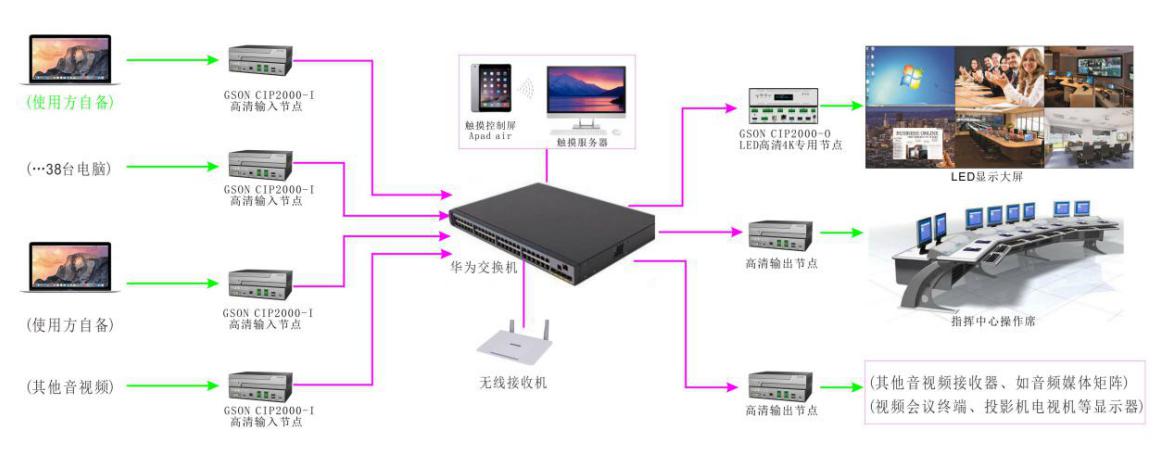

所有的信息采集点及摄像机数据信号通过视频线连接CVS分布式输入节点，CVS分布式输入节点再通过网线连接到交换机上，接入到系统中的图像经过科学采集、重新编码，通过分布式管理平台对图像状态进行实时监测，所有的信号打破空间限制，互联互通，各会议室的视频源通过操作平板以拖拽的方式，切换到本地显示器上，也可切换到其会议室显示设备上以供多方观看、讨论。

显示系统简介

显示系统主要包括各会议室电视机、投影机、图控中心拼接屏以及各会议室视频会议室终端、录播系统。

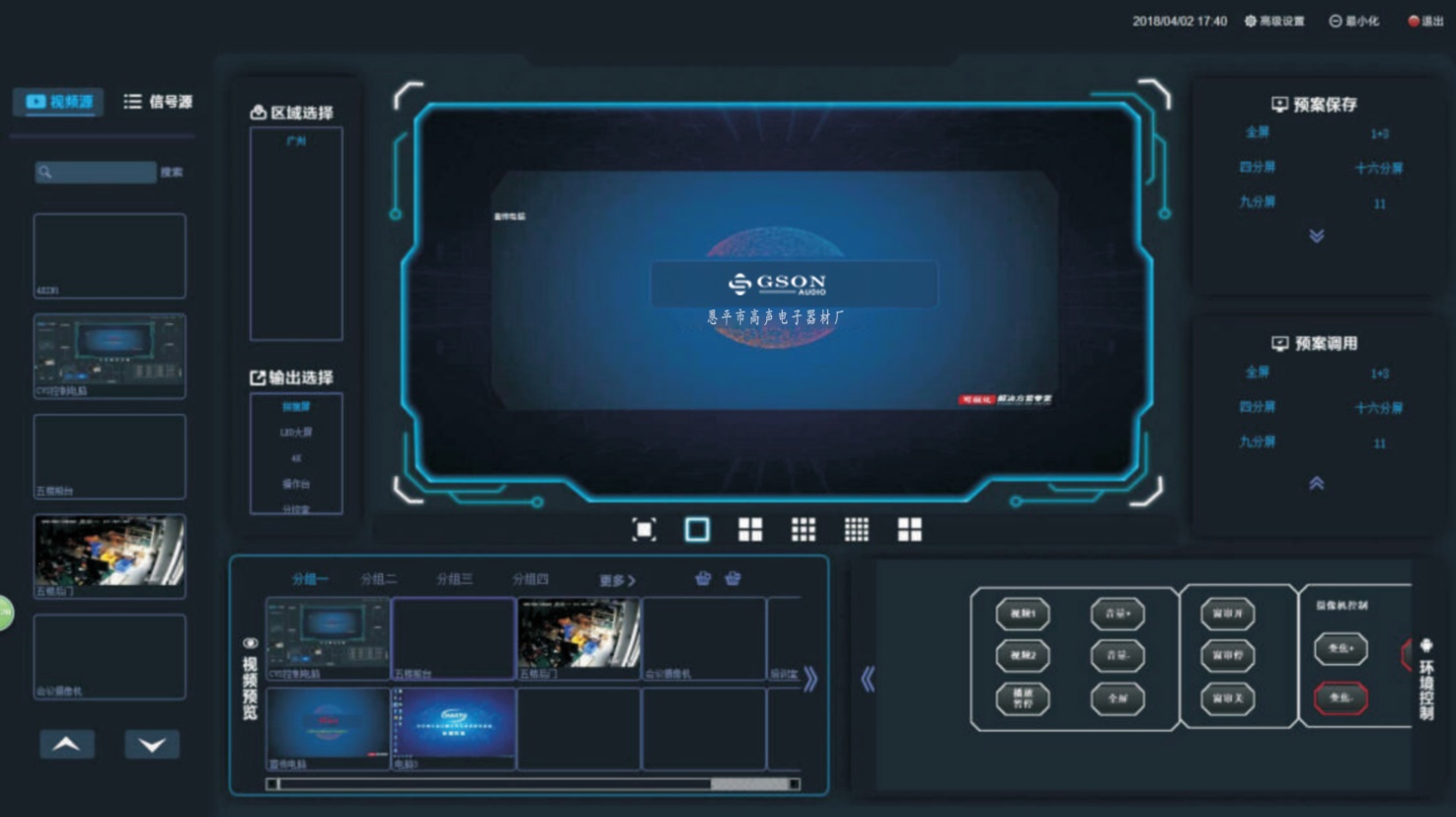

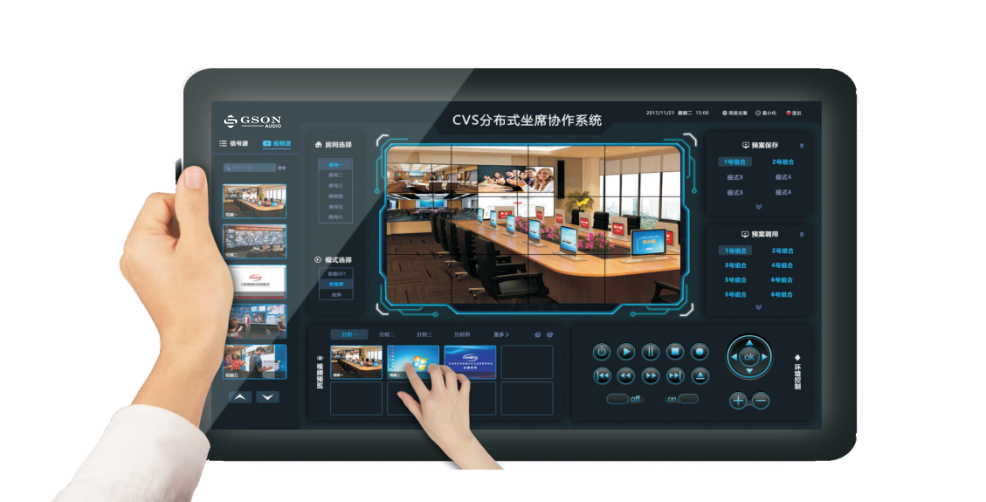

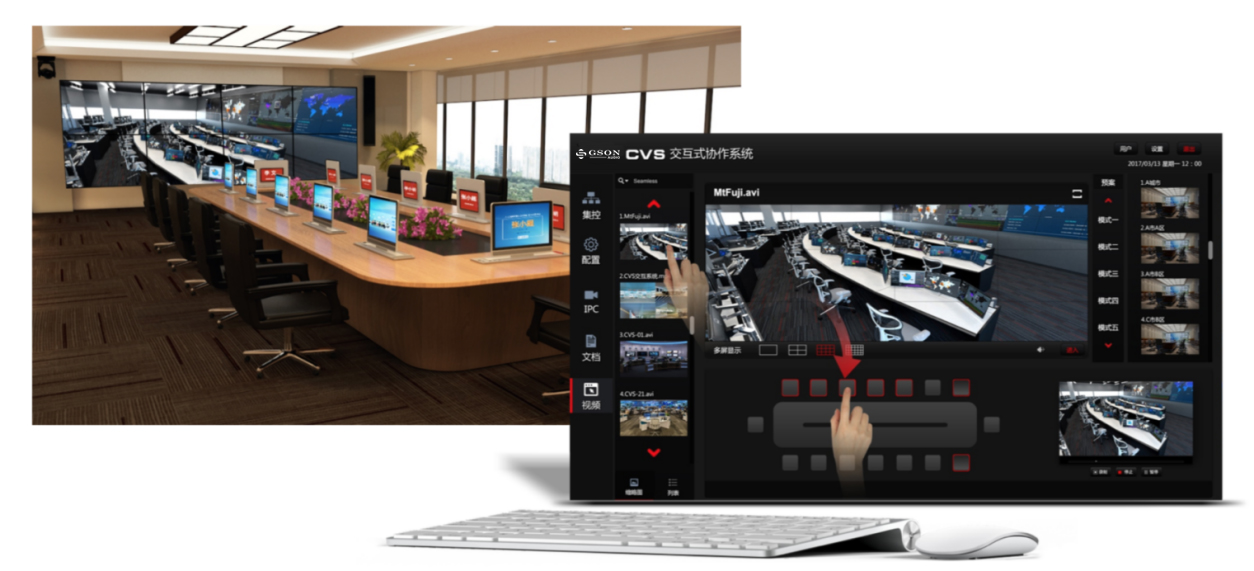

通过操作CVS分布式管理平台自动识别预览接入系统中的所有输入视频信号，包括计算机信号、摄像信号、外接信息点信号等。以拖拽的方式，将信号切换上屏，可任意开窗、缩放、叠加、漫游、跨屏等。

在CVS管理平台上可对视频源进行实时预览，分区管理，分组管理，方便切换。

可设置根据不同的工作场景设置多种预案模式，一键保存，再调用时，可提前预览到预案画面，无误后，再确认切换。支持用户可自行操作平板，上传log

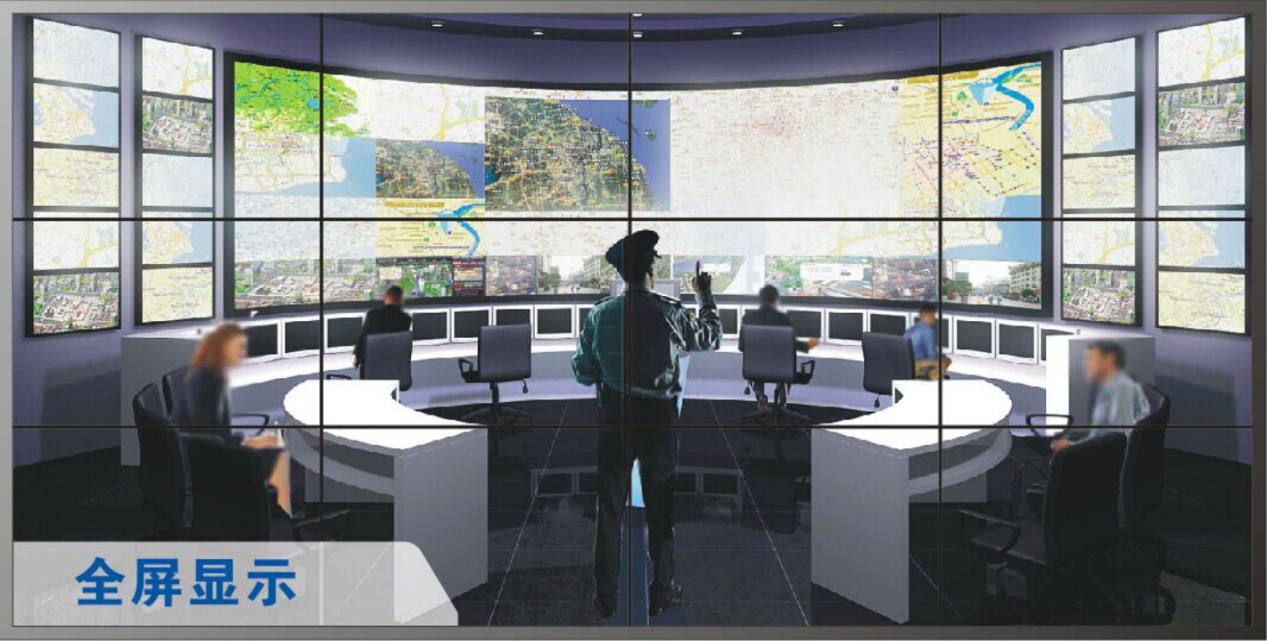

整屏显示

系统中的任意一路输入信号可实现整屏显示，整块电视或2*2液晶拼接屏显示一张完整的图像，通过整屏显示用户可实现对局部重点区域信号实现重点监控的目的。

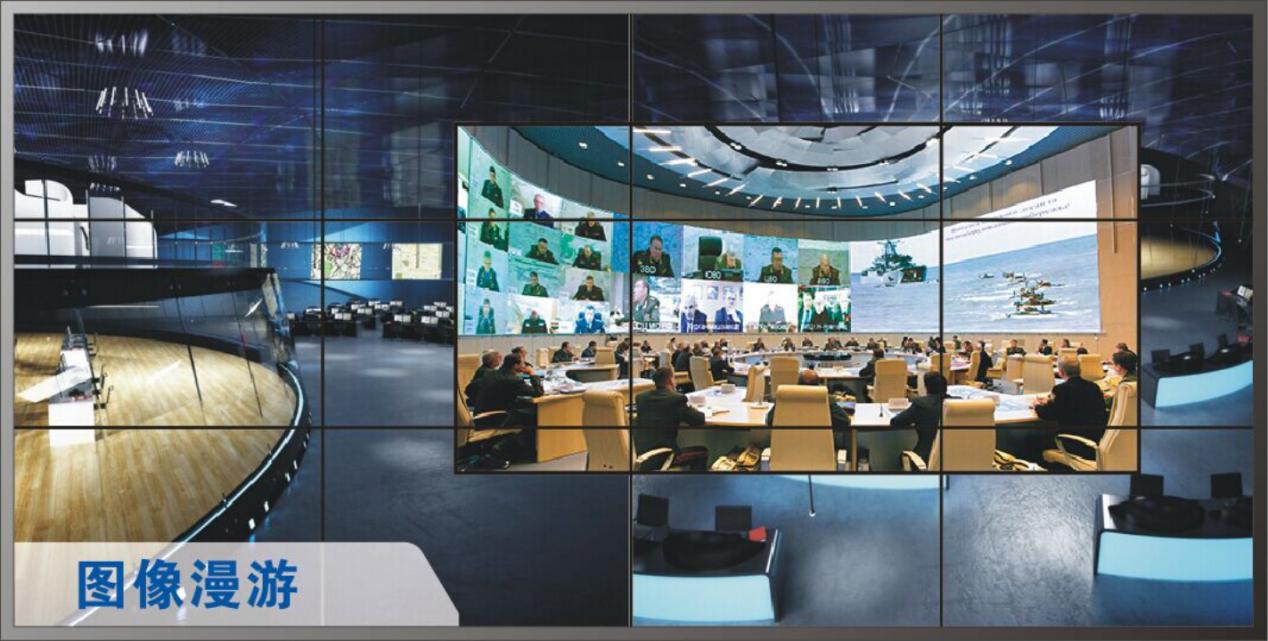

图像漫游

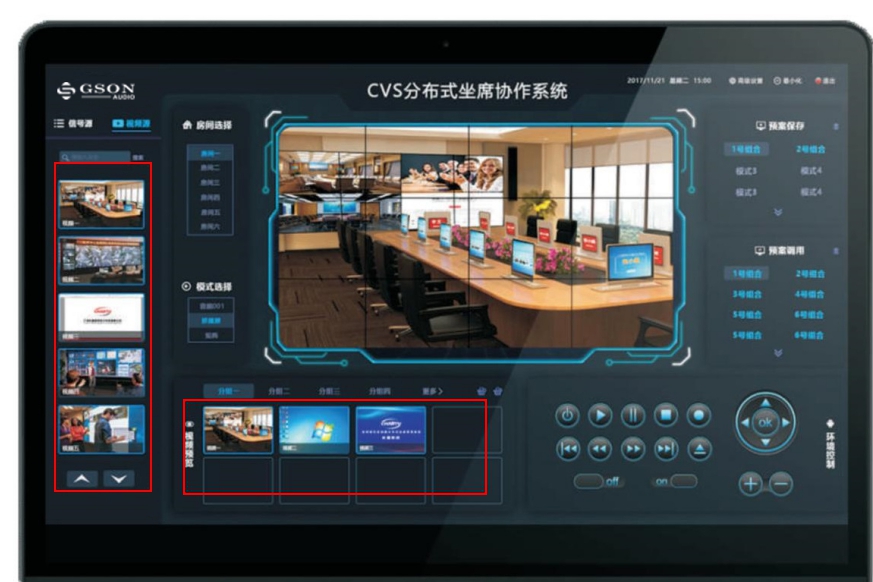

GSON高声电子图形图像可视化管理平台可实现拼接漫游的效果。

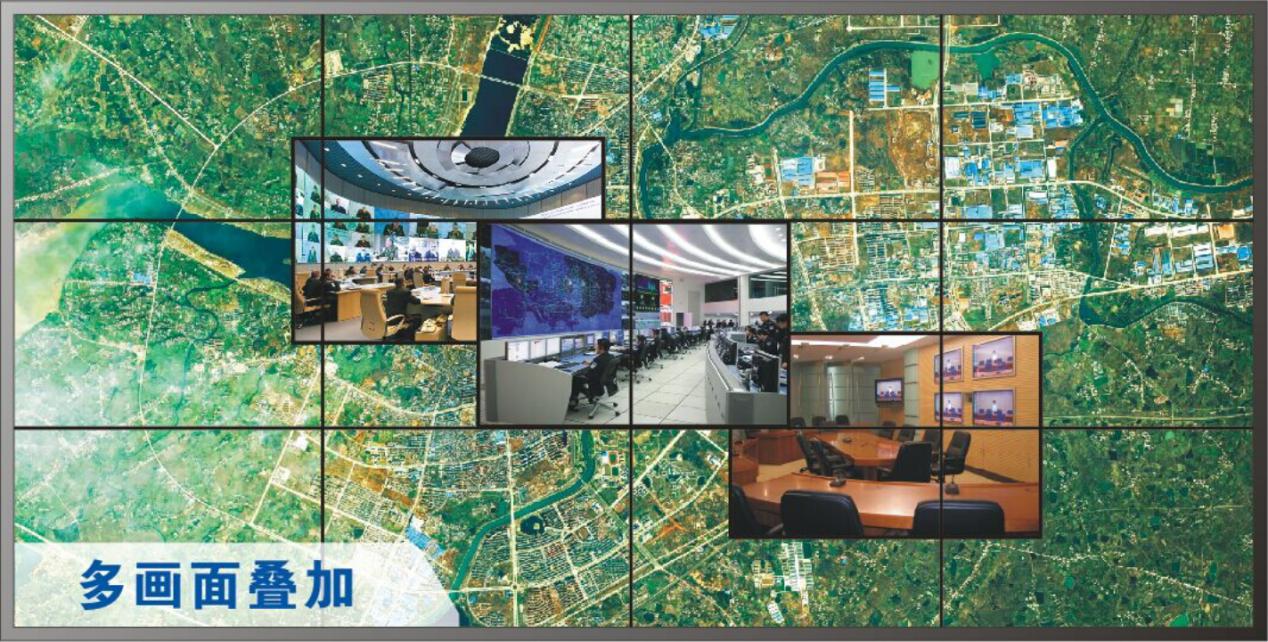

图像叠加

支持多画面叠加，用户可根据需要在任意显示画面上叠加显示其它画面。

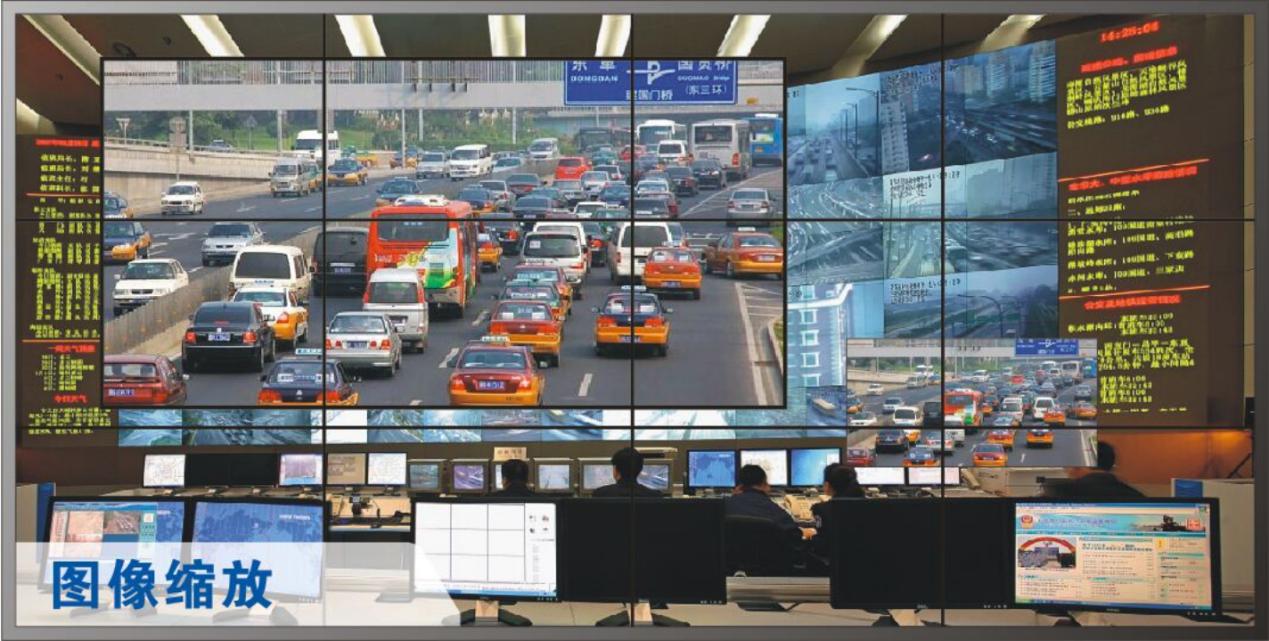

图像缩放

GSON高声电子图形图像可视化管理平台支持多点触控可实现显示画面的任意拉伸缩放，用户可根据需要任意调节，拉伸缩放之后的图像不会失真。

多窗口显示

支持任意开窗，用户可以根据自己的需求，来选择开窗数量和布局。

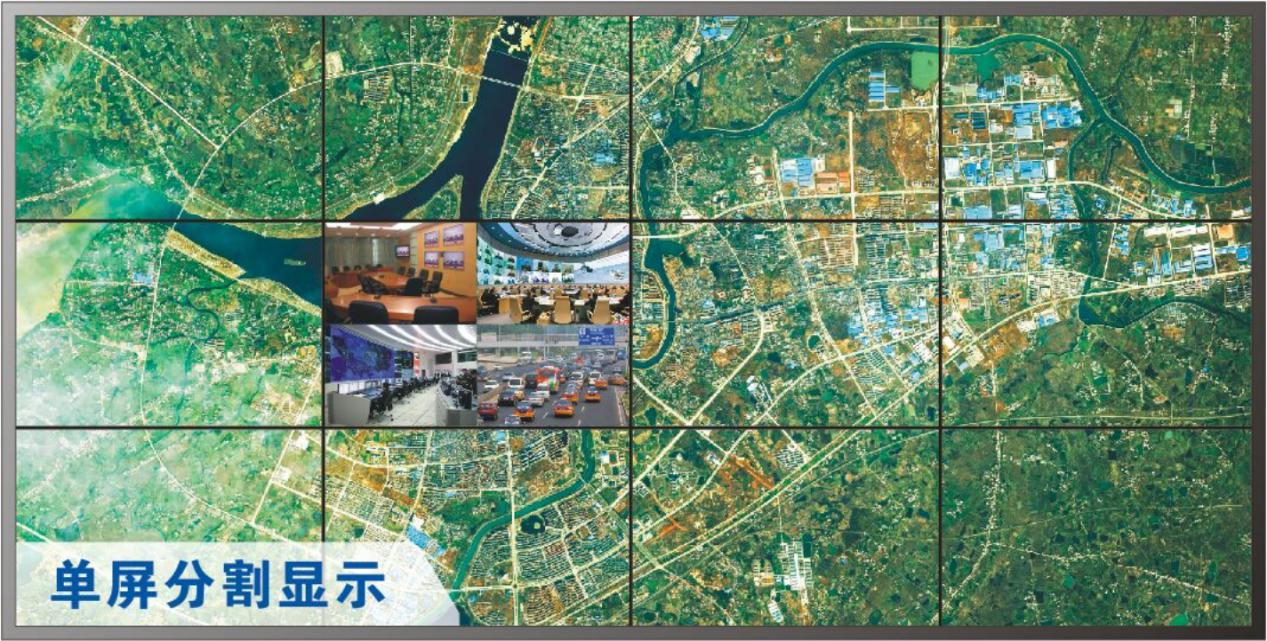

画面分割显示

支持画面的任意分割显示，用户可根据需要在单屏幕上任意分割显示多个画面信号，从而增加了信号源上墙显示的数量。

控制系统简介

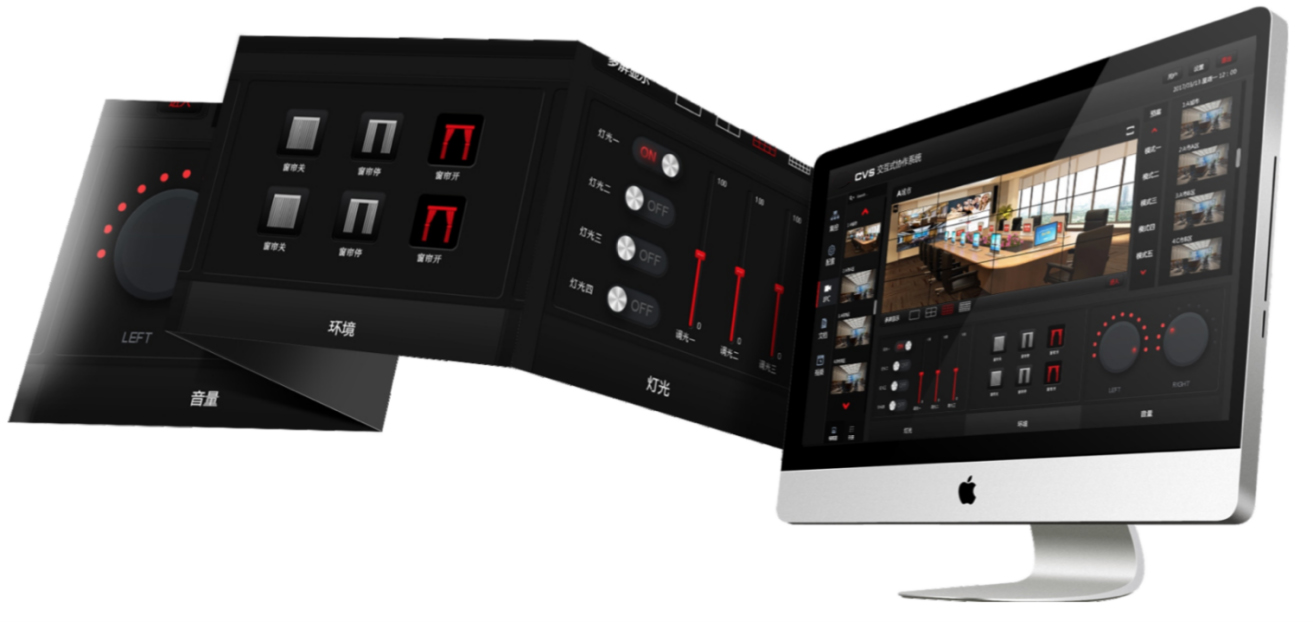

监控人员通过CVS分布式管理平台对音视频扩声系统、音频扩声系统，远程视频系统，灯光系统，数字会讨系统，环境效果等多方面中的声、光、电进行集中管控。包括图像切换、音量调节、摄像机转动、窗帘升降、灯光亮度等。GSON高声电子 CVS分布式管理平台采用智能化、可视化的管控技术，对指挥中心个系统进行集中化管理，一键式操作，图形化管理，限度的降低操作难度，提高工作效率。

CVS分布式节点自带中控功能，每个节点可独立当做中控使用。无需搭配中控主机、逻辑指令运算单元等外部控制设备。节点配置一个232接口、一个485接口、一个IR发送、一个IR接收满足对周边设备的控制。

每个训练室配置一套会议系统、扩声系统，通过CVS分布式管理系统，对扩声系统音量大小进行调节。

CVS管理平台控制视频会议终端的开关机、拨号、呼叫等，摄像机云台转动、焦距调节、场景保存调用，投影机开关机、音量调节等。

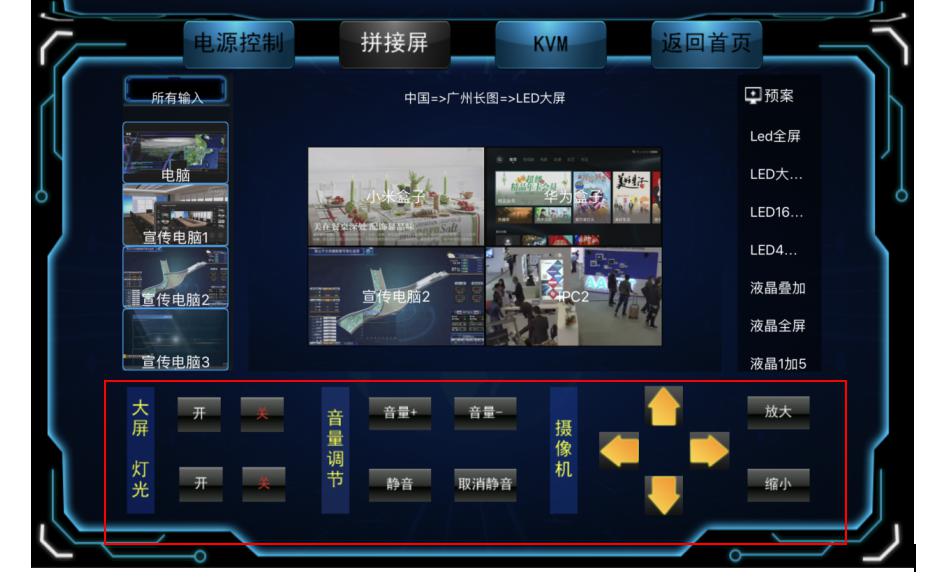

每个会议室配置一个平板，既可以单独控制本会议室视频切换、环境调节，也可开放权限对其他训练室进行控制。

优势功能解读

可视化操作管理

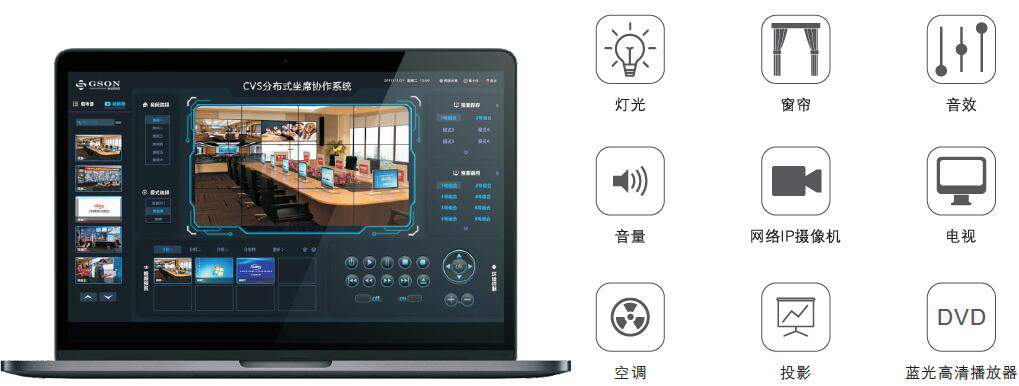

传统的控制与管理通常是单项数据通信的，触控端发出管理数据到被控设备，被控设备有没有执行或执行的情况如何，对于触控端是不清楚的。这样的系统根本就不可靠，不安全。CVS分布式可视化交互协作管理平台为触控端和被控设备之间提供可靠的网络连接，并且在触控端可以实时的看到被控设备的控制状态和工作环境状况。反馈的形态可以是文字显示，按键状态，图像显示，视频监测等，更直观的实现人机之间的交互。

系统具备和室内传感器兼容对接的特性，可以配合温度，湿度传感设备实现对室内环境的自动调控，并且可以在触控端实时监测到当前温湿度的数据。配合对接烟感报警，保证室内安全，当有报警时可以自动切断室内设备电路，实现报警联动的效果。

平台全面实现可视化操作，输入信号实时预览，输出作态实时反馈，输入视频可拖拽分发到大屏拼接显示，也可以拖拽到录播窗口启动录制，还可以分享到无纸化会议终端辅助讨论。各操作可一键保存预案库，需要时一键调用。

互联互通

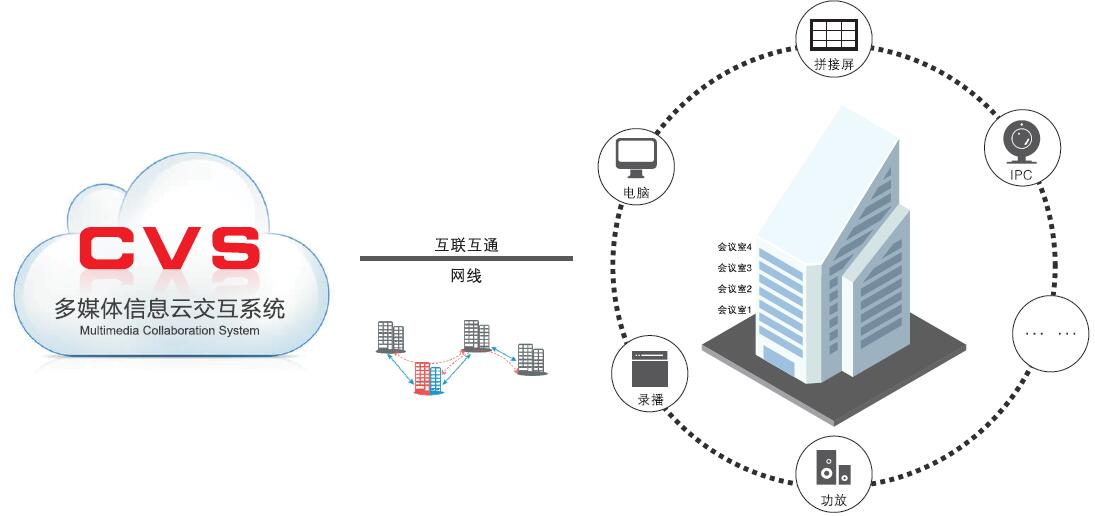

整个系统中的工控机信号、视频会议信号、录播系统信号等，全部连接到CVS分布式系统中，打破信息孤岛，整个指挥大厅内资源共享，任意工位电脑公共操作鼠标键盘，获取任意视频信号。

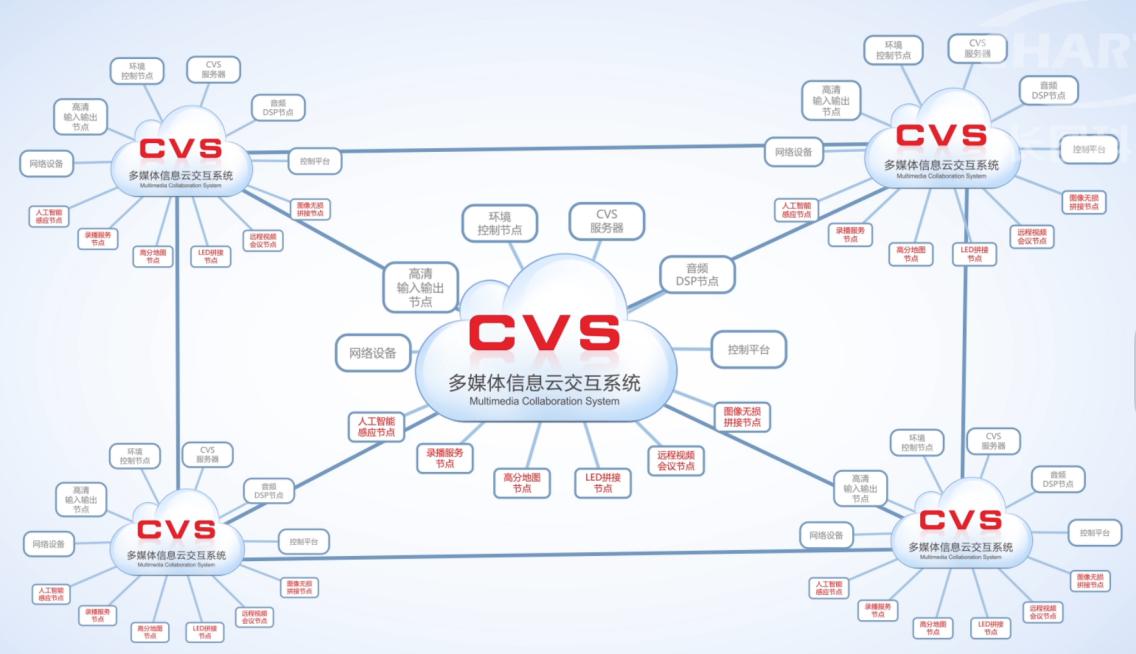

未来的扩建中，可将其他指挥中心、办公室、会议室等接入系统，只需将其他会议室中的交换机级联到本地交换机中，形成一个网络即可实现会议室之间的互联互通。通过，可实现跨楼层、跨区域的互联互通。

中控功能

本系统在每个节点配置相关的网络音视频接口设备确保音视频信号的连接，同时每个接口机都具备可编程控制接口（RS-232，RS-485，IR红外）实现对周边设备的控制。每个模块的控制属于可独立工作，意味着期中一个模块控制故障不会影响到整个系统的运行，只需处理故障节点即可，确保了整个系统的稳定运行，同时也方便系统维护。

管理平台同时具备有可编程中控系统的功能，可对每个节点的设备进行分类控制和可视化监测。通过编程来实现对周边声、光、电、视频的智能化操控，对于市场上第三方的设备（其他品牌的视频会议、音频处理、大屏、投影等）也可以进行完美的对接。配合周边的传感器实现对温度，湿度，光照，烟雾，PM2.5数据的实时监测。支持Android或IOS或WINDOWS触控平板对各节点进行控制管理。

摄像机接入

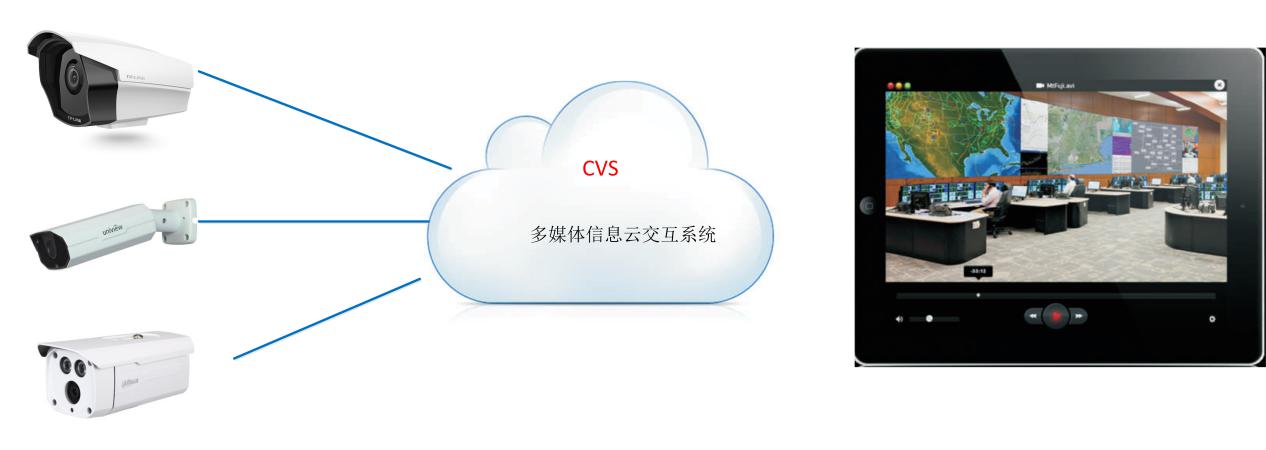

本系统支持市面上全品牌IP摄像机接入，IPC摄像机通过网线连接到到交换机，利用CVS分布式管理系统，自动解出IPC视频图像，并在CVS管理平台上显示，支持至少120路分发。

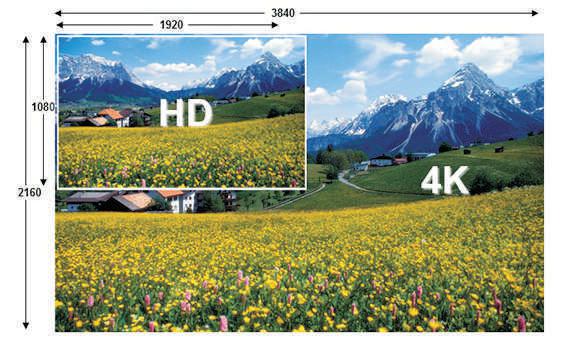

5.5 4K信号接入

随着音视频技术、图像显示技术的发展，4K技术的不断普及，无论是指挥中心、监控中心、会议室、展览馆等实际应用场所中，都需要接入4K信号，长图科技走在技术发展的前沿，节点支持3840*2160@60Hz实时编码传输。

无缝切换

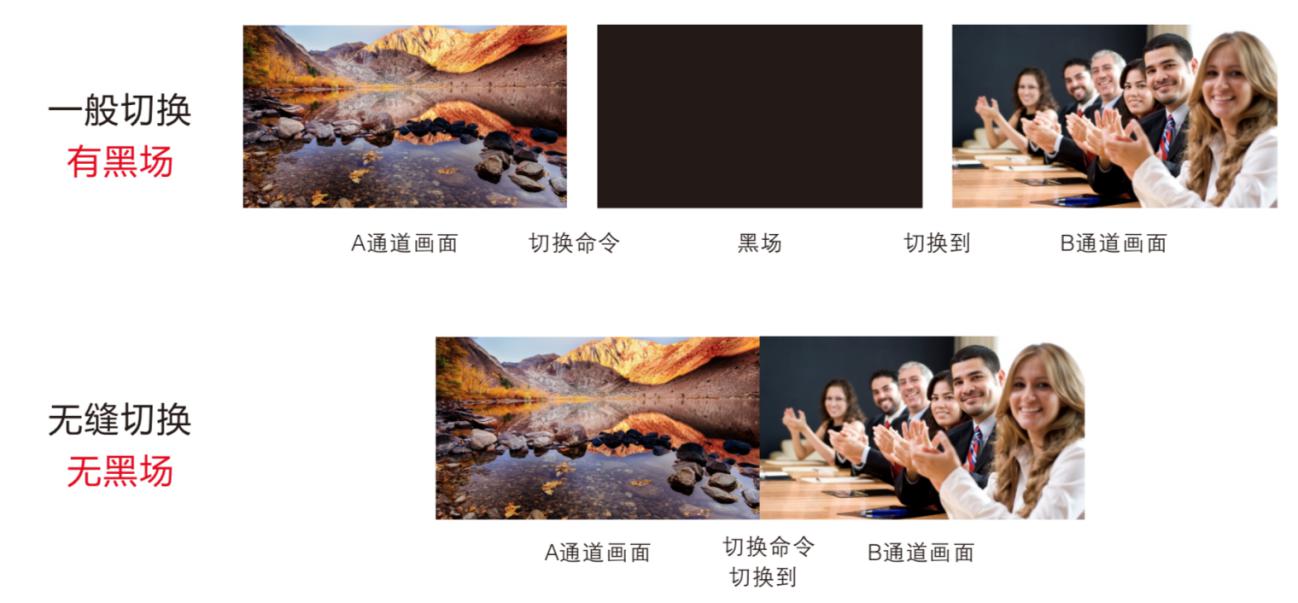

GSON 高声电子的CVS分布式可视化协作管理平台支持无缝实时切换功能（图像切换间隔无黑场出现），设备内部硬件的高清信号处理机制，从原理上确保了单个或多个信号进行切换时没有黑场间隔困扰。高清信号切换间隔只有人眼无法察觉的帧数时长，切换间隔将已经达到实时、无缝。

音视频隔离

可在接入系统内的IPAD或控制电脑上，音视频隔离控制，音视频可同步切换，也可将音视频分离，将音频切换到指定节点输出，并可调节节点音频。

高清录播

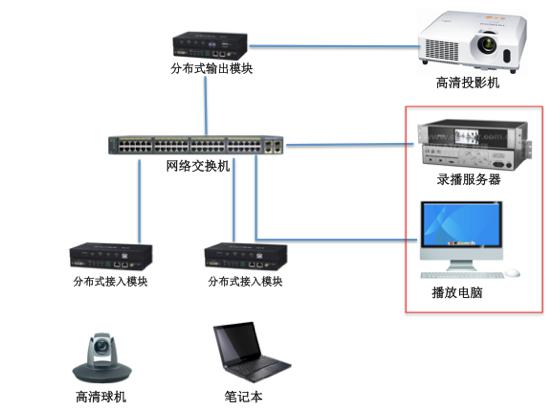

分布式交互系统可以直接以网络数据流的格式和会议录播服务器对接实现对会议内容的录制和播放等服务，与传统的解决方案相比，简化了对接流程，系统兼容性更强更稳定

POE供电

GSON 高声电子 CVS分布式系统支持POE供电与外部供电技术。在确保现有结构化布线安全的同时保证现有网络的正常运作，限度地降低成本。

协作管理

CVS分布式可视化协作管理平台支持网络KVM管理功能，满足用户一台操作端管理多台主机，多台操作端对多台主机的需求，同时操作端和主机硬件上的数据隔离，便于主机统一管理的同时提高系统数据的安全性，保密性。特别是对于公安、边防、军警机房或数据中心的空间及信息环境能创造广大的效益，不但能降低能源消耗、节省机架与机房空间，还能避免多余的键盘、显示器与鼠标所造成的杂乱。

CVS分布式可视化协作管理平台支持网络KVM管理功能，支持OSD快捷键操作，可直接跨屏漫游操作。

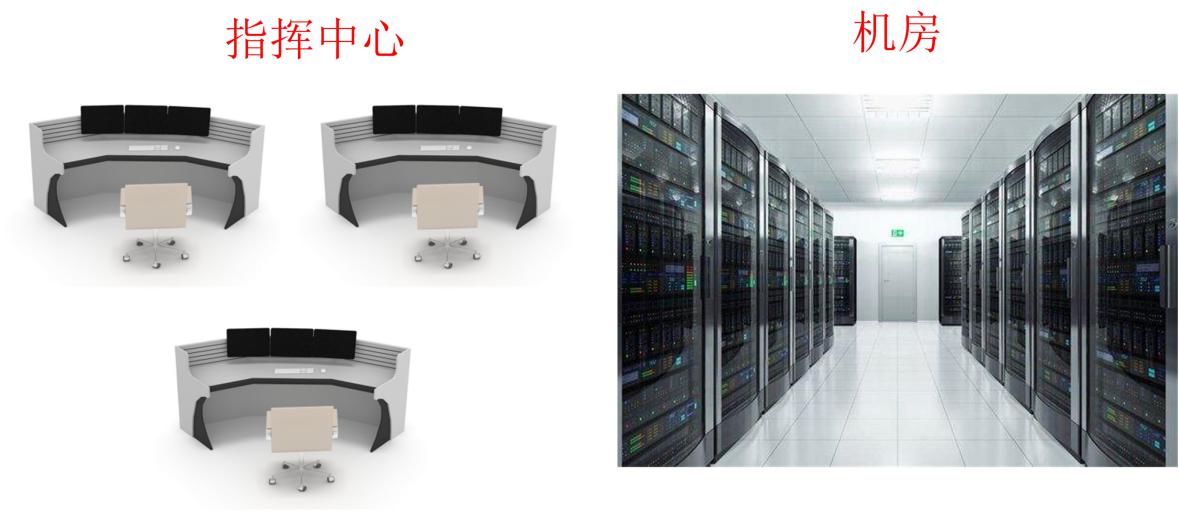

人机分离：传统的音视频解决方案中，将电脑主机放在工位坐席桌下面，占用较大空间，散热、噪音较大，维护不便，当一个工位需要处理多台电脑信号时，会造成空间不够等问题。

CVS分布式系统，人机分离，将电脑主机等信号源，放置在机房统一管理、统一维护，日常维护不影响正常工作，后期扩容只需简单的增加网口和节点。工作人员只在坐席只需敲击快捷键即可快速、准确的调取信号，

一人多机：在应急指挥中，往往一个工作人员需要操作数据主机、视频图像服务器、文件处理主机等多台主机信号，若将主机全部放置在工位，不仅空间不够，管理不便。CVS分布式系统，一个坐席可通过热键获取机房内多台电脑主机信号。

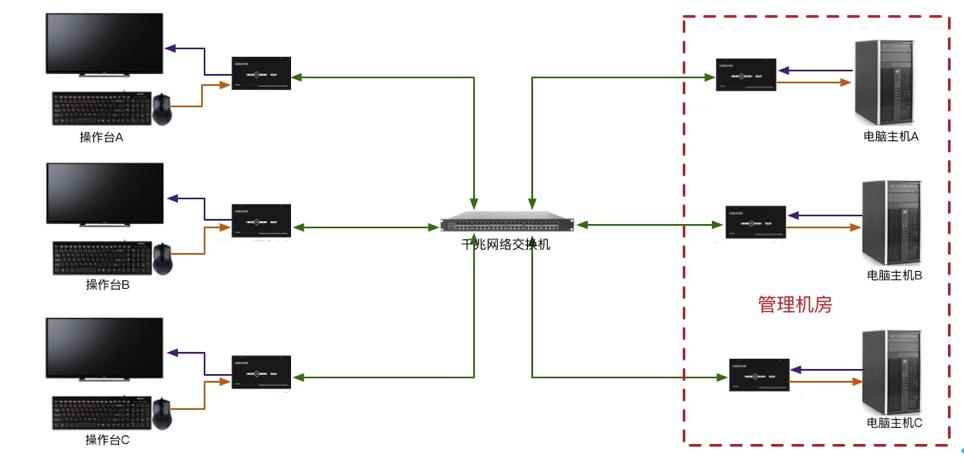

一机多屏：在指挥中心的实际应用，需要多个席位的操作人员，共同获取一个主机信号，并且实现信号切换到显示器上实时显示，传统的解决方案中是不能实现的，CVS分布式系统中，将电脑主机视频信号和USB信号接入到CVS分布式输出节点上，再通过网线接到交换机上，即可实现资源共享，多席位可共同操控相同的电脑主机信号，并切换上屏。

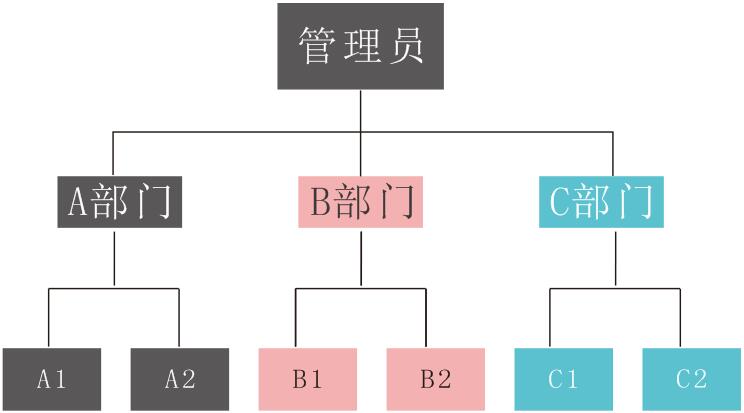

分级权限：根据实际实际需求设置不同权限，每个工作人员只可操作自己权限内的电脑主机。本设计中指挥大厅每排为一组，设置一个组长，组长可操作组内所有电脑主机信号，小组成员只各操作自己所属的电脑主机。指挥大厅领导使用admin账号，拥有超级权限，可操作大厅内所有电脑。

一键调取：操作鼠标快捷键，1秒内快速获取所属权限内电脑主机信号，并可对其进行操作。

跨屏漫游：本系统中，一个操作员面前放置两台显示器，一套键盘、鼠标，当鼠标移动对应显示器上时，便可操控当前电脑主机。示意如下：

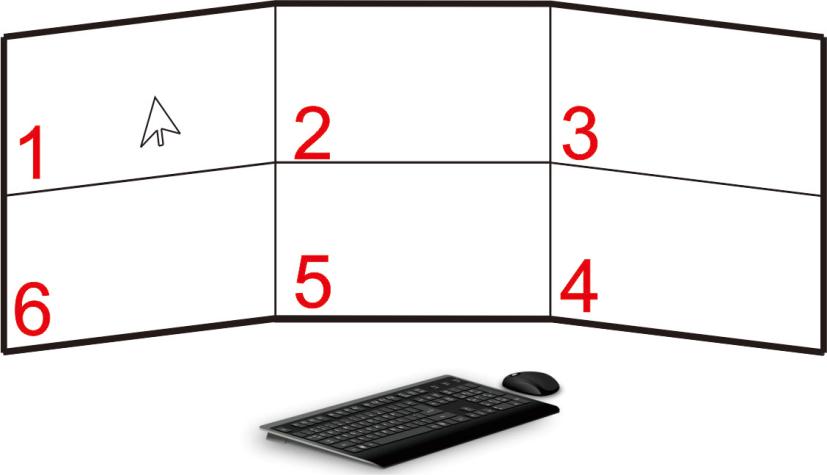

某席位放置六台显示器，当鼠标移动到1号屏幕上时，操作员便可操作1号屏幕画面对应的电脑主机；当鼠标右移到2号屏幕，可操作2号屏幕画面对应的电脑主机，同理可操作其他屏幕对应画面的电脑主机。单坐席漫游数量不受限制。

坐席协作：系统中的所有信息互联互通，资源共享，坐席之间可进行信息交互。例如：

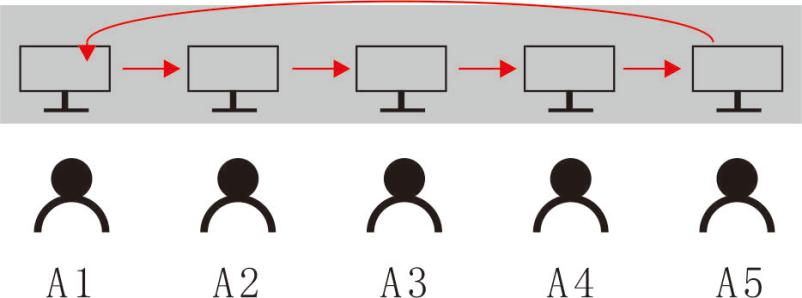

当A组组长A1街道上级任务后，A1操作热键将任务分给A2进行数据分析，A2分析完毕操作热键将信号切给A3起草文件......最终由A5完成任务，交给组长A1。整个过程中，只需要操作键盘快捷键即可快速、准确的完成任务的递交、信息的交互。信息不仅在组内可进行交互，跨组、跨部门、跨区域均可实现。

光网双备

GSON 高声电子CVS分布式节点，支持光交换与网交换，无缝切换传输链路，限度的降低外部因素对系统的影响，保证系统的稳定性、安全性。

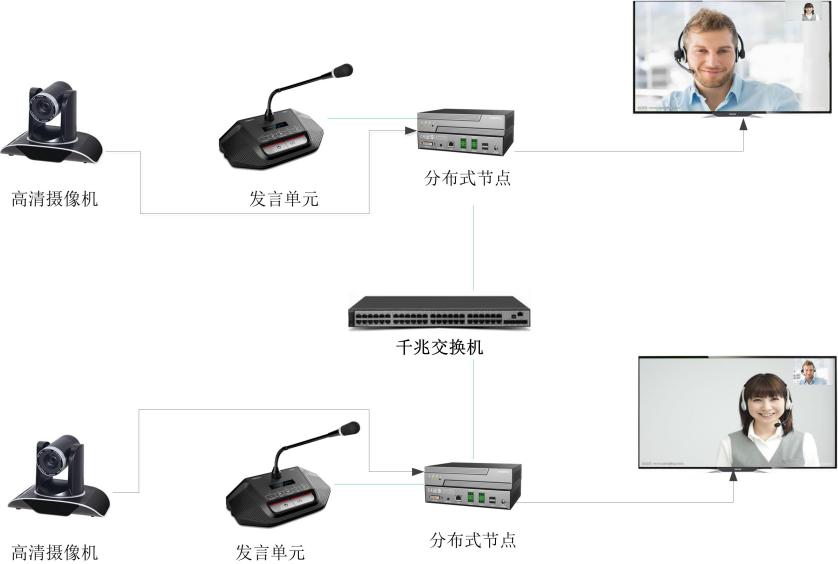

可视对讲
